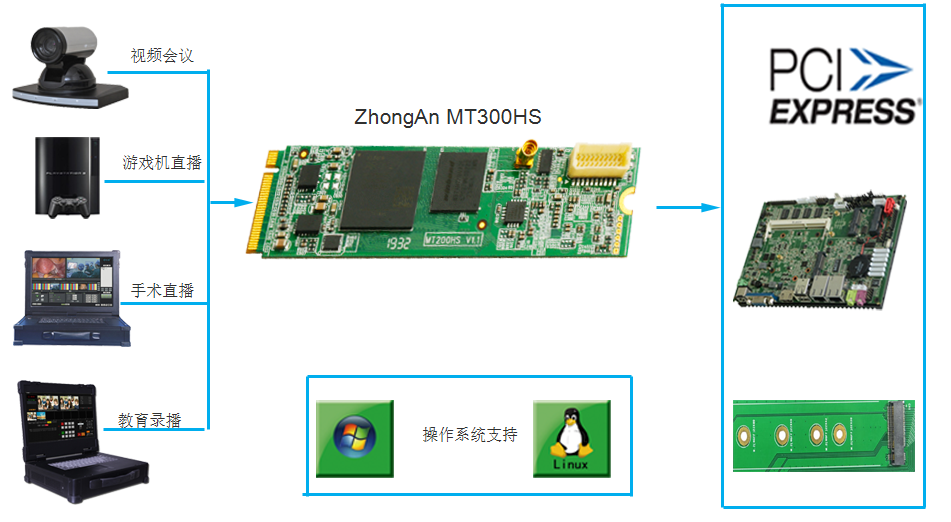

產品簡介 | MT300HS一款支持全高清1080P 60H工業級高清視頻采集卡，板卡采用高速的M2.M GEN2 X2工業 接口，可實現同時采集2路1080P全實時不丟幀60幀傳輸。支持HDMI、SDI輸入，滿足各種用戶的需 求，其最高分辨率可以實現1920×1080，支持真正10Bit實時HD全分辨率高清無壓縮視頻采集， 實現真正廣播級、 好萊塢電影級別的采集編輯，滿足各種全高清攝像機實時監視采集及抓圖的需求。 我們提供完整的SDK開發包，可以選擇VisualBasic、VisualC++、Delphi，C#,Labview等多種編程語 言通過SDK進行開發。提供完整的Labview VI函數和測試demo程序，方便客戶快速開發相關LABVIEW 程序。我們還提供調用范例程序源程序及函數詳細調用說明，方客戶輕松開發自己的應用系統；同時我 們提供完善的開發技術支持，并可根據客戶要求量身定做SDK。 |
|---|---|
產品特性 | 產品采用高性能Xilinx Fpga設計開發 1個 HDMI 接口 (可轉接 DVI),一個SDI接口。 高性能DMA傳輸功能，實現超低延時視頻傳輸 FPGA集成高質量運動預估自適應去隔行算法 FPGA集成高精度色彩空間轉換算法，支持RGB24和yuv422格式輸出 FPGA集成高質量雙線性圖像縮放算法，可實現多級高質量圖像縮放 FPGA集成3D視頻降噪，大幅降低視頻噪點提升圖像清晰度 FPGA集成圖像水平和垂直翻轉功能 FPGA集成R、G、B三色增益色彩調節功能 FPGA集成亮度，對比度，飽和度，和清晰度增強算法，實現多級色彩調節 微軟AVStream標準驅動，支持DirectShow開發 Linux V4l2驅動，可支持標準V4L2視頻應用:VLC,Mplayer等 設備固件可在線升級 |
設備連接接口 | M2-M KEY Gen2 X2 |
視頻ADC位深 | 12BIT AD轉換 |

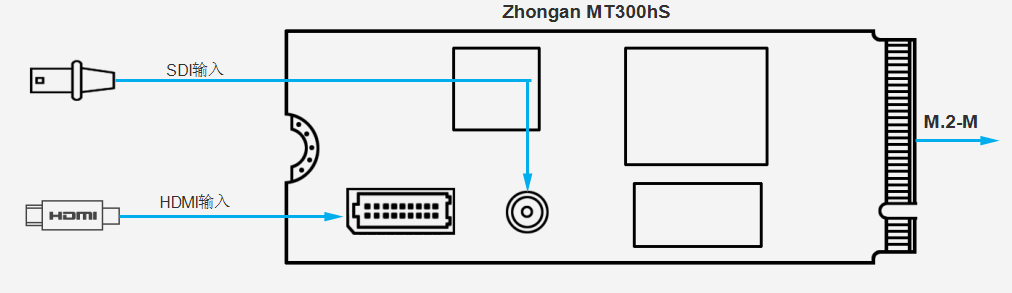

輸入接口 | 20PIN高速連接座轉接HDMI母座，HDMI輸入接口 MCX座轉接BNC,SDI輸入接口 |
DMA傳輸帶寬 | 最高可達1GB/S 可實現2路同時1920*1080 RGB24數據穩定傳輸60幀 |
SDI信號特性 | 集成電纜均衡器，HD-SDI 信號傳輸距離最長可達 200 米 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 標準 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采樣 支持 10/12-bit 的色彩深度 支持SDI音頻采集 |
HDMI輸入格式標準 | HDMI輸入格式標準 640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ) 1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ) 1280x960p(60//85HZ)/1280x1024p(60/75/85HZ) 1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60 1920x1200p60/1152x870p75/1024x576p60/1280x720p60 1360x768p60/1440x788p60/1440x960p72 1440x1050p60/1152x864p75 |
輸出視頻流格式 | YUV 4:2:2 （YUY2）或 RGB 4:4:4 （RGB24） |
兼容軟件支持 | VLC OBS xSplit VidBlaster Wirecast VirtualDub Microsoft Media Encoder Adobe Flash Media Encoder 任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件 |
開發語言支持 | VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV |
操作系統支持 | 支持以下操作系統的x86和x64版本： Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (基于 V4L2，支持 x86，x64) 國產統信系統 國產銀河麒麟系統 |
主機平臺支持 | Intel X86 CPU 國產飛騰CPU 瑞芯微 國產海光 |
產品尺寸 | 22mm x 80mm |
產品功耗 | 3.3V電源的最大電流:1.8 A 最大功耗：4.5W |
使用溫度范圍 | 工業級溫度范圍：-20-85度 |
產品配件 | 20PIN轉HDMI母座連接線 MCX轉BNC母頭連接線 |
